El flip-flop JK disparado por flanco

El biestable JK supera al SR en versatilidad, en concreto porque carece del estado indeseable para S=R=1. Se construye a partir de un SR que tiene las salidas Q y $\overline{\mathrm Q}$ realimentadas a las entradas (ver figuras 2.8 y 2.9). Cuando J=K=1, el flip-flop bascula, circunstancia muy útil en la construcción de contadores (ver tabla 2.4).

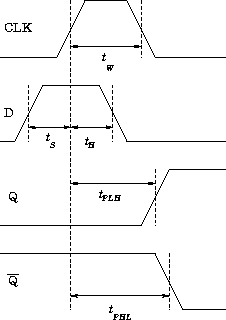

Figure 2.10: Tiempos de operación de un flip-flop D.
\begin{figure}\centering
\epsfig{file=Biestables/tiempos_FF_D.eps,width=5cm}\end{figure}
