Retardo de propagación

Cuando una señal digital pasa a través de un circuito lógico, siempre experimenta un retardo temporal llamado tiempo de retardo de propagación. Este tiempo es muy importante porque limita la frecuencia máxima a la que es posible trabajar.

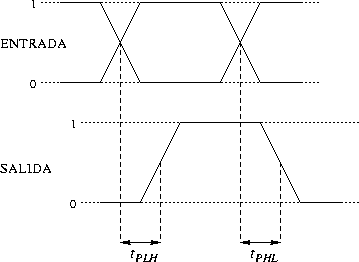

Figure 1.4: Retardos de propagación.
\begin{figure}\centering
\epsfig{file=Caracteristicas_y_parametros_de_los_CIs/tiempos_retardo.eps,width=8cm}\end{figure}

Existen dos tiempos de retardo de propagación (ver figura 1.4):

1.
tPLH (tiempo de propagación de bajo a alto): es el tiempo entre un determinado punto del impulso de entrada y el correspondiente impulso de salida, cuando la salida cambia de 0 a 1.
2.
tPHL (tiempo de propagación de alto a bajo): es el tiempo entre un determinado punto del impulso de entrada y el correspondiente impulso de salida, cuando la salida cambia de 1 a 0.
