Objetivos

El objetivo de esta práctica es el estudio de una característica muy importante de todos los circuitos digitales: el tiempo de retardo de propagación. Este es el tiempo transcurrido desde la aplicación de un impulso o transición a la entrada, hasta la ocurrencia del impulso o transición asociado a la salida. El tiempo de retardo de propagación determina la máxima frecuencia a la que el circuito puede llegar a trabajar.

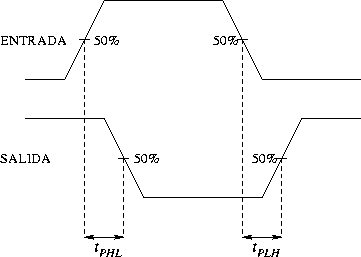

Figure 1.5: Tiempos de propagación asociados a un inversor.
\begin{figure}\centering
\epsfig{file=Caracteristicas_y_parametros_de_los_CIs/tiempo_propagacion/tiempo_retardo.eps,width=8cm}\end{figure}

La figura 1.5 muestra idealmente lo que está ocurriendo a la entrada y a la salida de un inversor. Debido al tiempo de propagación, la transición a la salida se produce un tiempo después que la transición de entrada. Ya que existen dos flancos por transición, se habla de tiempo de propagación para ir desde alto a bajo (tPHL) y tiempo de propagación para ir desde bajo a alto (tPLH). Para la mayoría de las puertas, ambos tiempos son iguales, aunque ésto no tiene por que ser siempre así. Típicamente, miramos cuando la señal tiene el $50\%$ de su valor para realizar la medición de los tiempos.
