Contador síncrono binario de 4 bits

Montar el circuito propuesto en la figura 3.5. Rellenar el cronograma de la figura 3.16 y la tabla de estados 3.7. Teniendo en cuenta los tiempos de retardo de los biestables y puertas indicados en prácticas anteriores, calcular fmax.



Table 3.7: Tabla de estados de un contador síncrono ascendente de 4 bits.
Pulso Q3 Q2 Q1 Q0
0 0 0 0 0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

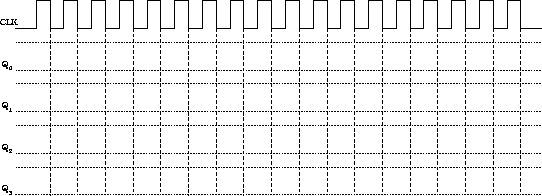

Figure 3.16: Cronograma de un contador síncrono ascendente de 4 bits.
\begin{figure}\centering
\epsfig{file=cont_sin_as/cronograma.eps,width=12cm}\end{figure}
