C.5 Modulación binaria en frecuencia o FSK

• En FSK (Frecuency-Shift Keying) la señal de datos modifica la frecuencia de la portadora.

C.5.1 Modulación

• Se basa en usar dos portadoras de frecuencias distintas y la misma amplitud. Esto se puede conseguir mediante la relación

  (C.4)

  siendo s(t) una señal unipolar en banda base con amplitud máxima 1. Ejemplo:



• Como puede apreciarse, la señal FSK generada por la Expresión C.4 es equivalente a sumar la salida de dos moduladores ASK con portadoras de frecuencia w₁ y w₂ [9], pero es importante darse cuenta de que estos moduladores nunca emiten señal al mismo tiempo. Cuando modulamos un 0 es el modulador ASK con portadora w₁ el que emite señal y cuando modulamos un 1 es el modulador ASK con portador w₂.

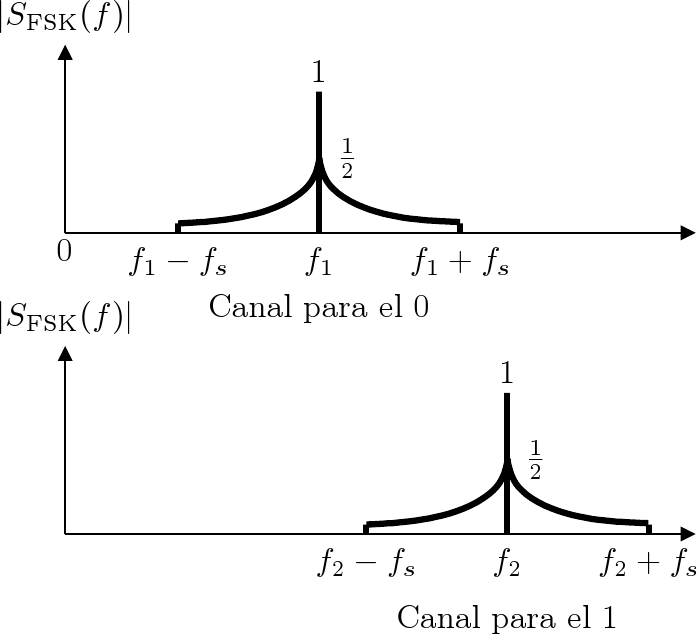

• Desde el punto de vista de la frecuencia, lo que obtenemos son los espectros mostrados en la figura:



  Cuando modulamos un 0 se utiliza la banda de frecuencias [f₁ -f_s,f₁ + f_s] y cuando modulamos un 1 la banda [f₂ -f_s,f₂ + f_s]. Al igual que ocurre con ASK-BLU, en FSK podemos filtrar la mitad de cada lóbulo para reducir el ancho de banda consumido. Si observamos la figura anterior podemos ver que para el lóbulo que transmite un 0 podemos seleccionar la banda lateral superior y para el lóbulo que transmite un 1 la inferior. Sin embargo, debe verificarse que

  (C.5)

  o de lo contrario el receptor no sabría cuándo se está transmitiendo un 0 o un 1.

• Esto significa que los requerimientos de ancho de banda para FSK son ligeramente superiores a los de ASK, aunque el incremento (normalmente pequeño) en la cantidad de ancho de banda requerido está en la práctica más que justificado porque el ruido del canal tiende a afectar más a la amplitud de la señal modulada que a su frecuencia, lo que provoca que FSK sea más resistente al ruido que ASK.

C.5.2 Desmodulación

• La desmodulación de una señal FSK es la misma que para una ASK, aunque hacen falta dos desmoduladores diferentes, uno para cada portadora.
