El cerrojo SR con entradas de habilitación, PRESET y CLEAR

Este circuito (figura 2.25) tiene dos entradas asíncronas (PRESET y CLEAR) cuya función es colocar la salida del biestable a 1 ó 0 asíncronamente, es decir, independientemente del estado del reloj.

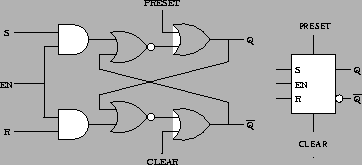

Figure 2.25: Montaje del cerrojo SR con entradas PRESET y CLEAR y símbolo lógico.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_SR_PC/rsnivel.eps,width=8cm}\end{figure}

Para esta práctica necesitamos un circuito integrado 7408 (cuádruple puerta AND de dos entradas), un circuito integrado 7400 (cuádruple puerta NAND de dos entradas) y un circuito integrado 7402 (cuádruple puerta NOR de dos entradas).



Table 2.12: Tabla de verdad del cerrojo SR con entradas de habilitación, PRESET y CLEAR.
PRESET CLEAR S R Q $\mathrm{\overline{Q}}$
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1


Realizar el montaje del circuito de la figura 2.25. Comprobar y escribir su tabla de verdad (tabla 2.12). Completar el cronograma de la figura 2.26.



Figure 2.26: Cronograma del cerrojo SR con entradas habilitación, PRESET y CLEAR.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_SR_PC/cronoPC.eps,width=12cm}\end{figure}
