El cerrojo JK con entrada de habilitación

Vamos ahora a estudiar una versión nueva del cerrojo JK que posee una entrada de sincronización o de habilitación. Esta entrada se utiliza para sincronizar el cambio de estado en el cerrojo (de acuerdo con los valores presentados en las entradas J y K) con una señal externa que se introduce por su entrada EN (ENable).

El cerrojo JK con entrada de habilitación es muy parecido al cerrojo JK, salvo que las puertas de entrada (donde J y K atacan) son ahora de 3 entradas para permitir así el uso de la señal de habilitación. Esta señal es muy importante porque si controlamos la anchura de sus pulsos convenientemente, podemos construir un flip-flop disparado por flanco a partir de nuestro inútil cerrojo JK. En una práctica posterior veremos como construirlo.

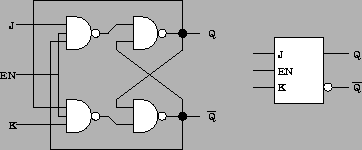

Figure 2.23: Montaje del cerrojo JK con entrada de habilitación y símbolo lógico.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_JK_enable/montaje.eps,width=8cm}\end{figure}

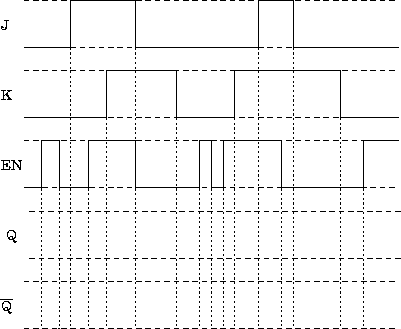

Figure 2.24: Cronograma del cerrojo JK con entrada de habilitación.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_JK_enable/cronograma.eps,width=9cm}\end{figure}



Table 2.11: Tabla de verdad del cerrojo JK con entrada de habilitación.
EN J K Q $\mathrm{\overline{Q}}$
0 X X
1 0 0
1 0 1
1 1 0
1 1 1


Para el desarrollo de esta práctica necesitaremos un integrado 7410 con NAND de 3 entradas y un 7400 con NAND de 2 entradas. El esquema propuesto se muestra en la figura 2.23, que muestra también el símbolo lógico asociado.

Una vez realizado el montaje, rellenaremos el cronograma presentado en la figura 2.24 y deduciremos la tabla 2.11.
