El cerrojo SR con entrada de habilitación

Las entradas S y R se denominan con frecuencia entradas de datos, ya que la información presente en estos terminales determina lo que se almacena en el cerrojo. Muchas veces resulta de utilidad disponer de un mecanismo que nos permita conectar o aislar el cerrojo con una fuente de datos, tal y como se muestra en la figura 2.21. En este tipo de biestable tenemos tres entradas (S, R y la señal de habilitacion EN). Si EN=0, entonces las dos puertas están inhabilitadas, y el estado del biestable no cambia. Si EN=1, se habilitan las entradas del circuito, y según sea su valor, así será el estado siguiente del biestable.

Para el montaje de esta práctica, sólo necesitamos un circuito integrado 7404 (cuádruple puerta NAND). Para la entrada de habilitación, utilizaremos uno de los interruptores del entrenador.

Montar el circuito de la figura 2.21. Completar el cronograma de la figura 2.22. Completar la tabla de verdad del circuito.

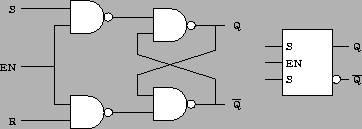

Figure 2.21: Montaje del cerrojo SR con entrada de habilitación y símbolo lógico.

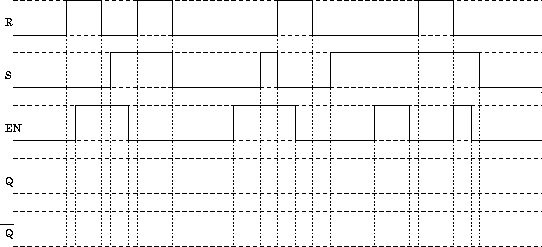

Figure 2.22: Cronograma del cerrojo SR con entrada de habilitación.



Table 2.10: Tabla de verdad para el cerrojo SR con entrada de habilitación.

EN	S	R	Q	$\mathrm{\overline{Q}}$
0	0	0
0	0	1
0	1	0
0	1	1
1	0	0
1	0	1
1	1	0
1	1	1
