El cerrojo D obtenido a partir del cerrojo JK

El cerrojo D es el único cerrojo util que es posible montar a partir de un cerrojo JK, gracias a que nunca ocurre que J=K=1. Posee una única entrada llamada D. Para conseguir este comportamiento, entre las entradas J y K del cerrojo se intercala un inversor, provocando que la entrada D sea igual a la entrada J, y la entrada K sea la negación de D.



Figure 2.19: Montaje del cerrojo D a partir de un JK y símbolo lógico.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_D_usando_JK/montaje.eps,width=8cm}\end{figure}

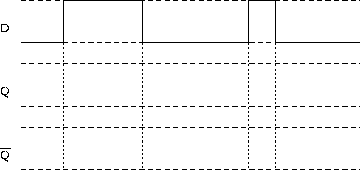

Figure 2.20: Cronograma del cerrojo D usando JK.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_D_usando_JK/cronograma.eps,width=8cm}\end{figure}



Table 2.9: Tabla de verdad del cerrojo D usando JK.
D Q $\mathrm{\overline{Q}}$
0
1


Para el desarrollo de esta práctica necesitaremos sólo un integrado 7400 para montar el cerrojo JK de la práctica anterior y un integrado 7404 para utilizar de él un inversor, que se montará tal y como se indica en la figura 2.19, que muestra también el diagrama lógico asociado al cerrojo D.

Una vez realizado el montaje, completaremos el cronograma presentado en la figura 2.20 y deduciremos (rellenando) la tabla de verdad 2.9.
