El cerrojo JK

El cerrojo JK es un elemento secuencial muy utilizado en el diseño de flip-flops JK, aunque por sí solo tiene poco interés desde el punto de vista de diseño de contadores y registros. El inconveniente del cerrojo JK (y que no tienen sus hermanos mayores los flip-flops) es que presenta un estado inestable o de constante transición, en el cual es imposible determinar el valor de su salida. Es trabajo del alumno encontrar y explicar dicho estado inestable.

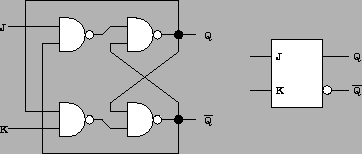

Figure 2.17: Montaje del cerrojo JK y símbolo lógico.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_JK/montaje.eps,width=8cm}\end{figure}

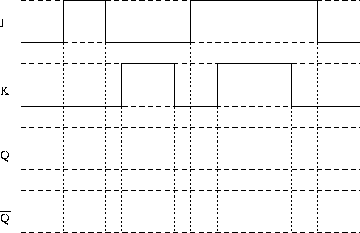

Figure 2.18: Cronograma del cerrojo JK.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_JK/cronograma.eps,width=8cm}\end{figure}



Table 2.8: Tabla de verdad del cerrojo JK.
J K Q $\mathrm{\overline{Q}}$
0 0
0 1
1 0
1 1


Para el desarrollo de esta práctica necesitaremos sólo un integrado 7400 (con cuatro puertas NAND de dos entradas). Dichas puertas se montarán tal y como se describe en la figura 2.17, que muestra también el diagrama lógico asociado al cerrojo. Una vez realizado el montaje, completaremos el cronograma presentado en la figura 2.18 y deduciremos la tabla de verdad 2.8.
