Contador binario asíncrono ascendente

Montar el contador asíncrono mostrado en la figura 3.10. Rellenar el cronograma expuesto en la figura 3.11 y la tabla de estados 3.4. Indicar el módulo del contador. Calcular fmax si tdFF=25nsegs.



Figure 3.10: Esquema lógico de un contador binario asíncrono ascendente de 4 bits.
\begin{figure}\centering
\epsfig{file=Contadores/cont_asin_as/esquema.eps,width=12cm}\end{figure}



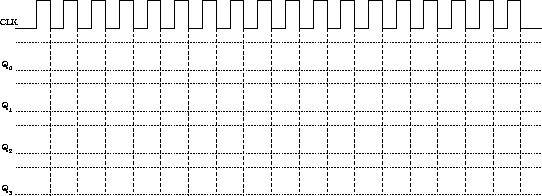

Figure 3.11: Cronograma de un contador binario asíncrono ascendente de 4 bits.
\begin{figure}\centering
\epsfig{file=Contadores/cont_asin_as/cronograma.eps,width=12cm}\end{figure}



Table 3.4: Tabla de estados de un contador asíncrono binario ascendente de 4 bits.
Pulso Q3 Q2 Q1 Q0
0 0 0 0 0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
