Contador binario asíncrono descendente

Con el objetivo de comprobar que un contador desdendente puede ser obtenido si utilizamos las $\overline{\mathrm Q}$'s en lugar de las Q's para calcular el estado siguiente, montar un contador binario asíncrono descendente de cuatro bits, a partir del montaje anterior. El esquema lógico se presenta en la figura 3.12. Rellenar el cronograma 3.13 y la tabla de estados 3.5. Calcula fmax utilizando los tiempos de retardo dados en la práctica anterior.



Figure 3.12: Esquema lógico de un contador asíncrono binario descendente de 4 bits.
\begin{figure}\centering
\epsfig{file=Contadores/cont_asin_des/esquema.eps,width=12cm}\end{figure}



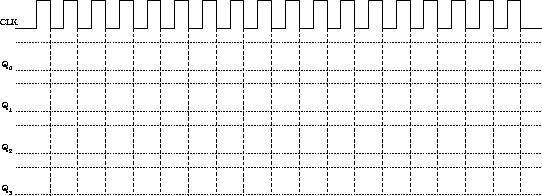

Figure 3.13: Cronograma de un contador asíncrono binario descendente de 4 bits.
\begin{figure}\centering
\epsfig{file=Contadores/cont_asin_des/cronograma.eps,width=12cm}\end{figure}



Table 3.5: Tabla de estados del contador asíncrono binario descendente de 4 bits.
Pulso Q3 Q2 Q1 Q0
0 1 1 1 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
