El contador Johnson

En un contador Johnson el complemento de la salida del último flip-flop se conecta a la entrada D del primer flip-flop (como es lógico se puede implementar con otro tipo de flip-flop), tal y como se muestra en la figura 3.22. Esta realimentación permite generar una secuencia de estados características. En general un contador Johnson generará un módulo de 2n, siendo n el número de etapas del contador.

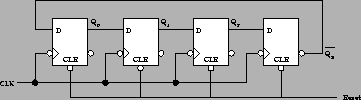

Figure 3.22: Esquema de un contador Johnson de 4 bits.
\begin{figure}\centering
\epsfig{file=cont_johnson/johnson.eps,width=8cm}\end{figure}

Realizar el montaje de la figura 3.22 y comprobar su funcionamiento. Completar la tabla de verdad 3.8.8. Completar el cronograma de la figura 3.23. Calcular fmax.



Table 3.11: Tabla de estados de un contador Johnson de 4 bits.
Pulso Q3 Q2 Q1 Q0
0
1
2
3
4
5
6
7

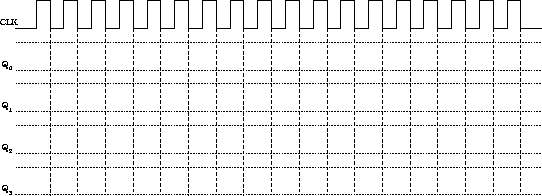

Figure 3.23: Cronograma de un contador Johnson de 4 bits.
\begin{figure}\centering
\epsfig{file=cont_johnson/cronograma.eps,width=12cm}\end{figure}
