Implementación

La última fase del diseño consiste en dibujar, siguiendo la filosofía mostrada en la figura 4.1, la estructura interna del contador síncrono BCD ascendente/descendente. Ver figura 4.7.

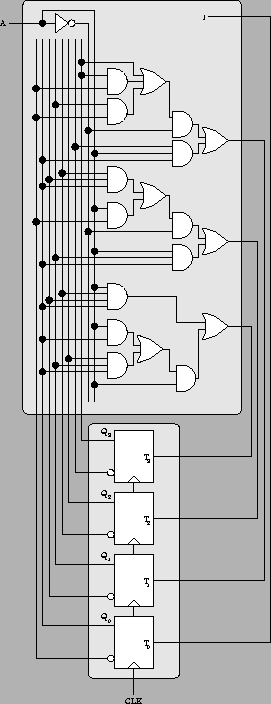

Figure 4.7: Estructura interna del contador síncrono BCD ascendente/descendente.
