Diseño de un contador BCD síncrono ascendente

Todo circuito secuencial - también llamado máquina de estados - está formado por una etapa de lógica combinacional y una etapa de memoria (típicamente construida con flip-flops), tal y como se muestra en la figura 4.1. Nuestro objetivo básicamente es encontrar la lógica combinacional, ya que la zona de memoria es prácticamente invariable - sólo hay que indicar cuantos biestables son necesarios -.

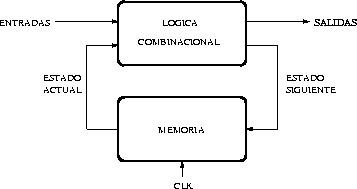

Figure 4.1: Esquema genérico de un circuito secuencial.
\begin{figure}\centering
\epsfig{file=Diseno/esquema_circuito_sec.eps,width=8cm}\end{figure}
