Implementación

La última fase del diseño consiste en dibujar, siguiendo la filosofía mostrada en la figura 4.1, la estructura interna del contador síncrono BCD ascendente. Ver figura 4.4.

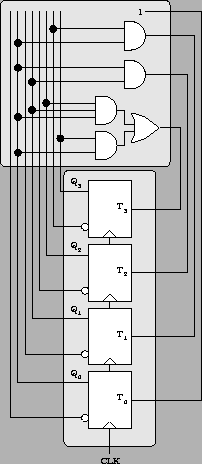

Figure 4.4: Estructura interna del contador síncrono BCD ascendente.
\begin{figure}\centering
\epsfig{file=Diseno/estructura_contador_BCD.eps,width=4.5cm}\end{figure}
