Usaremos mapas de Karnaugh. Para este ejemplo en concreto, podemos hacer
T3=J3=K3,
T2=J2=K2,
T1=J1=K1 y

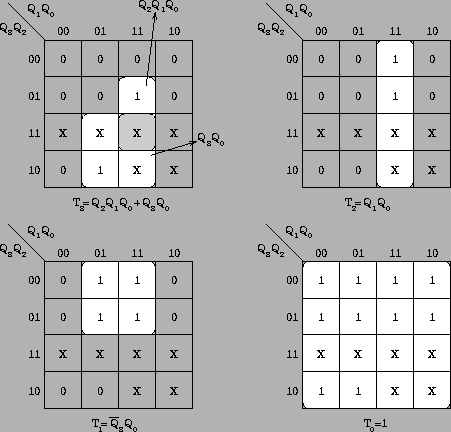

T0=J0=K0. Así, los mapas resultantes son los mostrados en la figura 4.3.
Figure 4.3:
Mapas de Karnaugh para la minimización de un contador BCD síncrono ascendente.
 |
