TTL

En la entrada de los circuitos TTL, el nivel lógico bajo puede ser representado por cualquier tensión comprendida entre 0V y 0.8V, y el nivel lógico alto por cualquier tensión entre 2V y 5V. En rango de valores entre 0.8V y 2V es la región de funcionamiento impredecible.

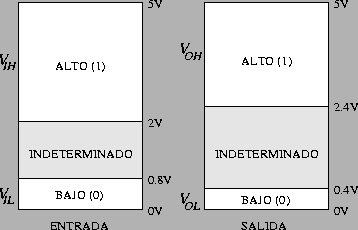

Figure 1.2: Niveles lógicos TTL.
\begin{figure}\centering
\epsfig{file=Caracteristicas_y_parametros_de_los_CIs/niveles_logicos_TTL.eps,width=8cm}\end{figure}

En la salida, los rangos varían sensiblemente. Un 0 se representa por cualquier tensión entre 0V y 0.4V, y un 1 se representa mediante cualquier tensión entre 2.4V y 5V. La descripción gráfica de ésto se muestra en la figura 1.2.
