CMOS

En la entrada, un 0 está representado por cualquier tensión entre 0V y 1.5V, y un 1 por cualquier entre 3.5V y 5V.

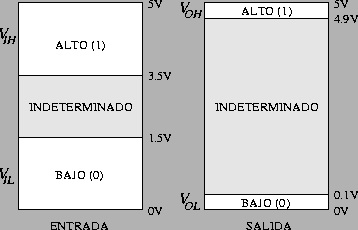

Figure 1.3: Niveles lógicos CMOS.
\begin{figure}\centering
\epsfig{file=Caracteristicas_y_parametros_de_los_CIs/niveles_logicos_CMOS.eps,width=8cm}\end{figure}

En la salida, un 0 es cualquier tensión entre 0V y 0.1 V y un 1 por cualquiera entre 4.9V y 5V. Ver la figura 1.3.
