Minimización de la lógica combinacional

Puesto que la salida sólo depende del estado actual, es fácil ver que O=Q1Q0. Las entradas a los biestables se minimizan utilizando mapas de Karnaugh tal y como se indica en la figura 4.9.

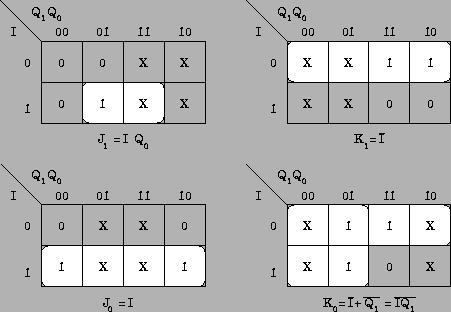

Figure 4.9: Mapas de Karnaugh para minimizar el detector de secuencias de tres o más unos consecutivos.
\begin{figure}\epsfig{file=Diseno/mapas_detector,width=10cm}\end{figure}
