Implementación

Por último dibujamos la estructura lógica del detector siguiendo la filosofía de diseño de la máquina de estados genérica. La figura 4.10 la presenta.

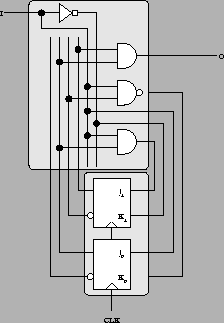

Figure 4.10: Esquema lógico del detector de secuencias de tres o más unos consecutivos.
\begin{figure}\epsfig{file=Diseno/esquema_detector.eps,width=5cm}\end{figure}
