Diseñar e implementar físicamente un circuito digital secuencial que dadas tres entradas digitales X0, X1 y X2, pase por los estados A=00, B=01, C=10 y D=11, siguiendo el diagrama de flujo propuesto en la figura 4.11. Utilizar tipo de biestable más conveniente.

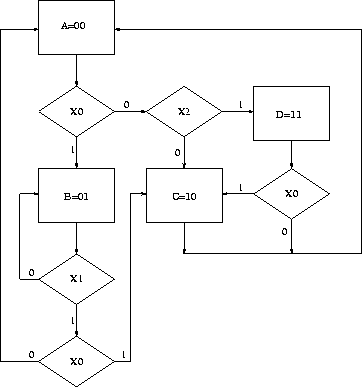

Figure 4.11:
Diagrama de flujo de un analizador de entradas.
 |
