En el laboratorio existen 25 computadoras con las siguientes características:
Como se deduce del tipo de los adaptadores de red que tienen instalados las computadoras (hosts), la red del laboratorio es una red Ethernet. Además, como utiliza conmutadores (switches) Ethernet, podemos decir que se trata de una Ethernet conmutada (hay diferentes tipos de redes Ethernet). Finalmente, si seccionáramos uno de los cables que unen los adaptadores de red de los hosts con los conmutadores, veríamos que se están utilizando enlaces fabricados con pares trenzados de cobre UTP, categoría 5. En Ethernet estos enlaces son full-duplex (hay pares para enviar datos y otros para recibir datos, que funcionan de forma simultánea).

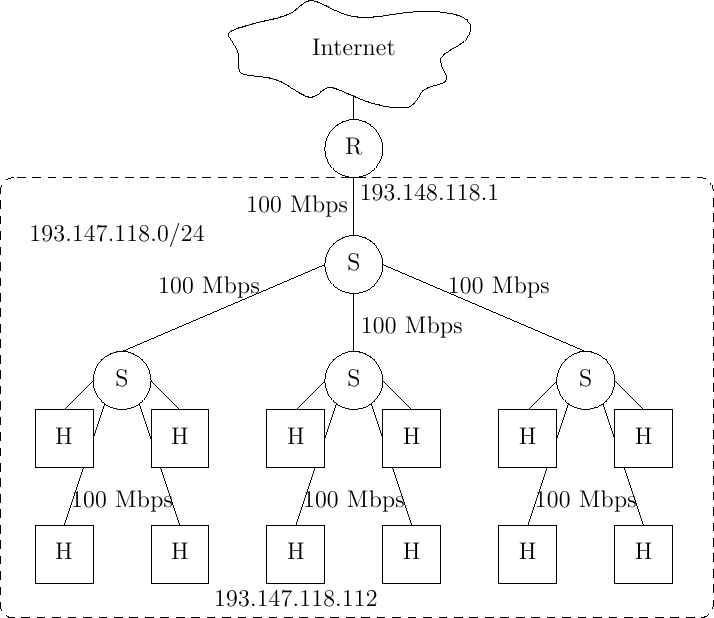

La topología de la red se muestra en la Figura 1.1.
La tasa de transmisión entre un host y su conmutador directamente conectado es de 100 Mbps y la tasa de transmisión entre los conmutadores es de 100 Mbps. Por tanto, la tasa de transmisión entre un host del laboratorio y el resto de Internet es a lo sumo, 100 Mbps.
