D.2 Señalizaciones bipolares

Cuando se diseñan enlaces de transmisión de datos serie mediante cables eléctricos, una de las principales mejoras que podemos realizar de cara a reducir el coste consiste en utilizar un único hilo conductor en lugar de dos, como ocurre por ejemplo en el Telégrafo [20]. Cuando sólo tenemos como tensión de referencia la tierra local, la técnica para averiguar qué pulso es el que ha llegado (saber si se trata de un 0 o un 1) consiste en “estimar” la tensión de tierra que el emisor está utilizando, promediando el valor de la señal [21] que llega, ya que es bastante acertado suponer que durante la transmisión de grandes cantidades de datos, el número de bits iguales a 1 va a ser aproximadamente igual al número de bits iguales a 0. Si usamos una señal unipolar, la media de la señal recibida es siempre mayor que la señal que llegaría al receptor en ausencia de datos (línea inactiva o señal de tierra) y esto es un problema porque no sabríamos con certeza el nivel de tierra. Este inconveniente queda al menos parcialmente resuelto cuando usamos una señal eléctrica bipolar.


PIC

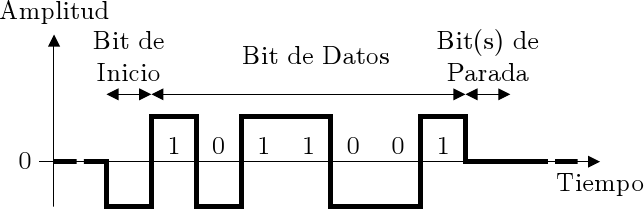

Figure D.2: Ejemplo de señalización NRZL.


En la Figura D.2 se presenta la señalización sin retorno a nivel cero o NRZL (Not Return to Zero Level) que es la versión bipolar de la señal mostrada en la Figura D.1. Como puede observarse, se trata de una versión idéntica a la señalización unipolar, excepto que la señal toma valores negativos: un 1 genera un pulso positivo y un 0 un pulso negativo. Nótese que NRZL posee los mismos problemas de sincronismo, la misma inmunidad frente al ruido y consume el mismo ancho de banda que la señalización unipolar.


PIC

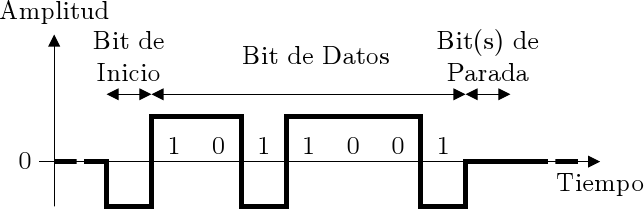

Figure D.3: Ejemplo de señalización NRZI.
