El biestable SR con puertas NAND

Cualquier cosa que pueda hacerse con puertas NOR puede hacerse también con puertas NAND. La figura 2.13 muestra el diagrama lógico del biestable SR con puertas NAND.

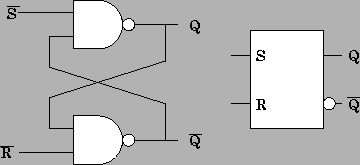

Figure 2.13: Montaje del cerrojo RS con puertas NAND y símbolo lógico.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_SR_NAND/rsnand.eps,width=8cm} \end{figure}

El funcionamiento es similar al cerrojo con puertas NOR, a excepción de que el nivel activo en las entradas es 0, y la condición no deseable se produce cuando S=R=0, ya que da lugar a un estado siguiente indeterminado.

Para el desarrollo de esta práctica, necesitaremos un circuito integrado 7404 (cuádruple puerta NAND).



Table 2.6: Tabla de verdad para el cerrojo SR con puertas NAND.
$\mathrm{\overline{S}}$ $\mathrm{\overline{R}}$ Q $\mathrm{\overline{Q}}$
0 0
0 1
1 0
1 1

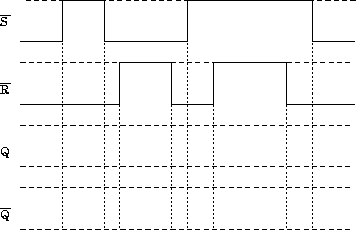

Figure 2.14: Cronograma del cerrojo SR usando puertas NAND.
\begin{figure}\centering
\epsfig{file=Biestables/cerrojo_SR_NAND/crono_SR.eps,width=8cm} \end{figure}

Una vez realizado el montaje de la figura 2.13, se completará el cronograma (figura 2.14) y la tabla de verdad 2.6.
