Los flip-flops maestro-esclavo (master-slave) han sido ampliamente utilizados hasta la aparición de los disparados por flanco, que poco a poco los van sustituyendo. La razón fundamental es que funcionan de forma idéntica y los disparados por flanco necesitan menos puertas lógicas.

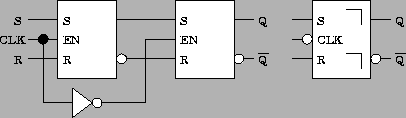

La construcción de un flip-flop maestro-esclavo SR se realiza a partir de dos cerrojos SR con entrada de habilitación conectados en cascada, de forma que la señal de reloj entra al cerrojo maestro y la señal de reloj complementada entra al esclavo. La figura 2.35 muestra el montaje y también el símbolo lógico asociado.
Sólo el cerrojo maestro está habilitado cuando el reloj es 1. Durante todo ese intervalo de tiempo, sus salidas irán acorde con sus entradas. Si se produce una variación, la salida actuará en consecuencia. Cuando llega el flanco negativo de reloj, se habilita el cerrojo esclavo (y se deshabilita el maestro), que toma la salida del maestro (que ya no pueden variar porque se encuentra deshabilitado). Por tanto, en un tiempo igual al tiempo de propagación del cerrojo esclavo, justamente después del flanco negativo de reloj, la salida del cerrojo esclavo actúa en consecuencia.

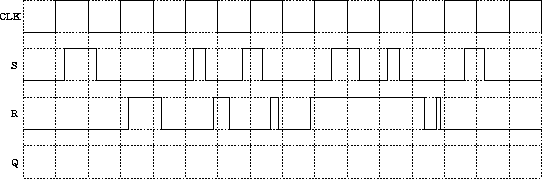

Para montar el circuito necesitaremos los CIs utilizados para montar dos cerrojos SR (ver práctica 2.6.6) y un 7404 para el inversor. Una vez realizado el montaje, rellenaremos el cronograma presentado en la figura 2.36 y completaremos la tabla de verdad 2.17.
