El flip-flop JK maestro-esclavo

Una vez más, construiremos un flip-flop JK a partir de un SR (esta vez en su versión maestro-esclavo), realimentando las salidas hacia la entrada tal y como se muestra en la figura 2.37, que también muestra el símbolo lógico asociado.

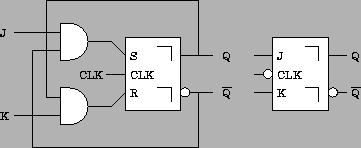

Figure 2.37: Montaje del flip-flop JK maestro-esclavo y símbolo lógico.
\begin{figure}\centering
\epsfig{file=Biestables/FF_JK_MS/montaje.eps,width=8cm}\end{figure}



Figure 2.38: Cronograma del flip-flop JK maestro-esclavo.
\begin{figure}\centering
\epsfig{file=Biestables/FF_JK_MS/cronograma.eps,width=12cm}\end{figure}



Table 2.18: Tabla de verdad del flip-flop JK maestro-esclavo.
J K CLK Q $\mathrm{\overline{Q}}$
0 0 $\downarrow$
0 1 $\downarrow$
1 0 $\downarrow$
1 1 $\downarrow$


Para montar el circuito necesitaremos sólo dos puertas AND (7808) respecto del montaje anterior. Una vez realizado el montaje, rellenaremos el cronograma presentado en la figura 2.38 y completaremos la tabla de verdad 2.18.
