Contadores

Los flip-flops pueden utilizarse para construir circuitos secuenciales contadores. Existen una clasificación básica de los contadores, que los divide en asíncronos y síncronos, en función de si la señal de reloj dispara en paralelo a todos los flip-flops (síncrono) o no (asíncrono). Además, los contadores pueden clasificarse (1) atendiendo al tipo de secuencia que generan o (2) al número de estados por el que pasan (módulo).



Figure 3.1: Esquema lógico de un contador binario asíncrono de tres bits.
\begin{figure}\centering
\epsfig{file=Contadores/esquema_contador_binario_asincrono.eps,width=8cm}\end{figure}

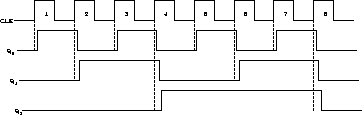

Figure 3.2: Cronograma real de un contador binario asíncrono de tres bits.
\begin{figure}\centering
\epsfig{file=Contadores/cronograma_contador_binario_asincrono.eps,width=8cm}\end{figure}
